圆钢在生产过程中，历经多道复杂工序，容易在内部产生裂纹、夹杂等缺陷；冷拉加工时，强大的拉力作用于圆钢，若圆钢本身存在内部应力集中点，或者冷拉模具表面不够光滑，都可能导致圆钢表面出现划伤、折叠等缺陷。

这些缺陷的取向并非毫无规律可循，圆钢中的缺陷以纵向缺陷居多。这就使得大多数缺陷与圆钢的径向呈垂直或近似垂直的关系。从超声波探伤原理角度分析，当声波垂直入射到缺陷时，就像光线垂直照射到镜子上，反射信号最强，探伤仪能清晰捕捉到缺陷回波；而当声波斜入射时，反射信号会减弱，就像光线斜射镜子，部分光线会折射出去，可能导致探伤仪无法准确识别缺陷，从而造成漏检。

国标GB/T8361-2001的明确要求

为了规范冷拉圆钢表面超声波探伤操作，保障探伤结果的准确性和可靠性，我国制定并实施了GB/T8361-2001《冷拉圆钢表面超声波探伤方法》标准。该标准是探伤操作的重要依据，对探伤的各个环节都做出了细致规定，尤其是在检测方向上的要求，为探伤工作指明了方向。

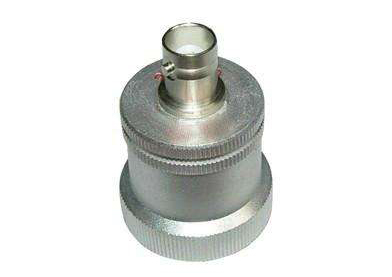

圆钢使用直探头的方法

直探伤在圆钢探伤是最常用的探伤方法之一。其工作原理是采用直探头单发单收模式，利用脉冲超声波的发射和接收来实现探伤目的。在实际操作中，应将圆钢径向作为核心检测方向，让声束垂直指向圆钢圆心。这是因为圆钢在轧制过程中，内部缺陷大多沿轧制方向伸展，与圆钢径向垂直或近似垂直，声束垂直入射时，缺陷反射的声波能够最大限度地到达探头，从而被探伤仪敏锐捕捉。为了进一步确保探伤的全面性和准确性，结合国标GB/T8361-2001的严格要求，在直探伤时，需要在圆钢圆周两个相反方向重复检测。

不同直径圆钢的检测方向调整

当圆钢直径大于80mm时，其内部组织结构相对更为复杂，缺陷分布的深度和范围也更广。此时，探伤频率一般选用2.5MHz。低频探头发出的声波具有较强的穿透力，能够深入圆钢内部，有效检测到深层缺陷；但低频声波的指向性较弱，容易在传播过程中发生散射，导致对缺陷位置和大小的判断不够精确。

为了充分发挥低频探头的优势，弥补其不足，在检测方向上，应采用纵波接触法，以多径向检测为主。在实际操作中，可先选取一个径向方向，将探头垂直放置在圆钢表面，使声束垂直入射到圆钢内部，进行初次检测；然后以一定角度（如30°-60°）旋转圆钢，在新的径向方向上再次检测，通过多次改变检测径向，实现对圆钢内部不同区域的全面覆盖。为了确保检测的全面性，还可以搭配圆周双向检测。

对于中小直径圆钢（直径≤80mm），当直径小于40mm时，建议选用5MHz以上的高频探头。高频探头发出的声波具有较高的频率，能够提供更清晰的缺陷图像和更精确的缺陷定位，但高频声波的穿透力相对较弱，更适合检测中小直径圆钢。

在检测方法上，优先采用液浸法，搭配聚焦探头。液浸法能够提供良好的声耦合，减少声波在探头与圆钢表面之间的反射和散射，提高检测灵敏度；聚焦探头则可以使声能集中，增强对微小缺陷的检测能力。在检测方向上，按照40°-50°圆周角递进检测是较为理想的方式。具体操作时，将探头固定在可调节的“V”形槽架上，调整好探头与圆钢之间的液体厚度和角度，使声波主线垂直于人工孔平面，获得最佳的缺陷波高度；然后沿圆钢长度方向进行第一次检测，完成后将探头与圆钢相对移动40°-50°圆周角，进行第二次检测，以此类推。一般经过3-4次这样的圆周角递进检测，就能实现对圆钢全周的覆盖。在某小型机械加工厂对直径为20mm的圆钢进行探伤时，采用这种液浸法搭配聚焦探头、按40°圆周角递进检测的方式，成功检测出多处微小裂纹，保障了产品质量。这种检测方式不仅能够有效检测中小直径圆钢的缺陷，还非常适配自动探伤流水线作业的需求，在保证检测精度的同时，大大提高了检测效率。
